Spirale > Ofenrohr > Kupfer
Kupferrohrspirale für Ofenrohr
Technische Daten
Gewählte Ausführung
- Ausführung
- für Ofenrohr 80 mm · 8x1 mm
- Länge
- 2,5 m
- Anschluss
- 1/2" AG
- Artikelnummer
- CU10008025S80A12
Produktdaten
- Hersteller
- diwa GbR
Produktbeschreibung

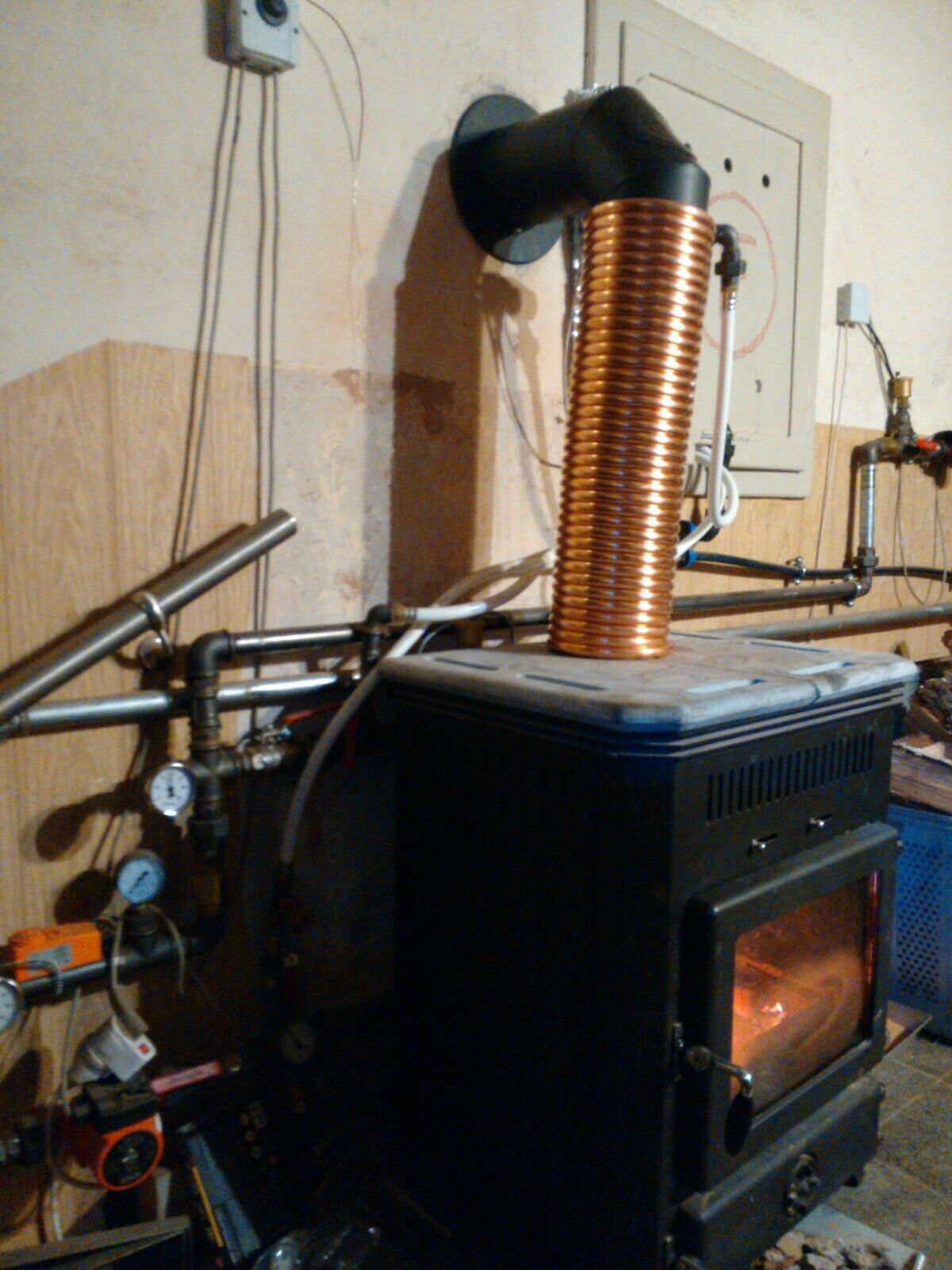

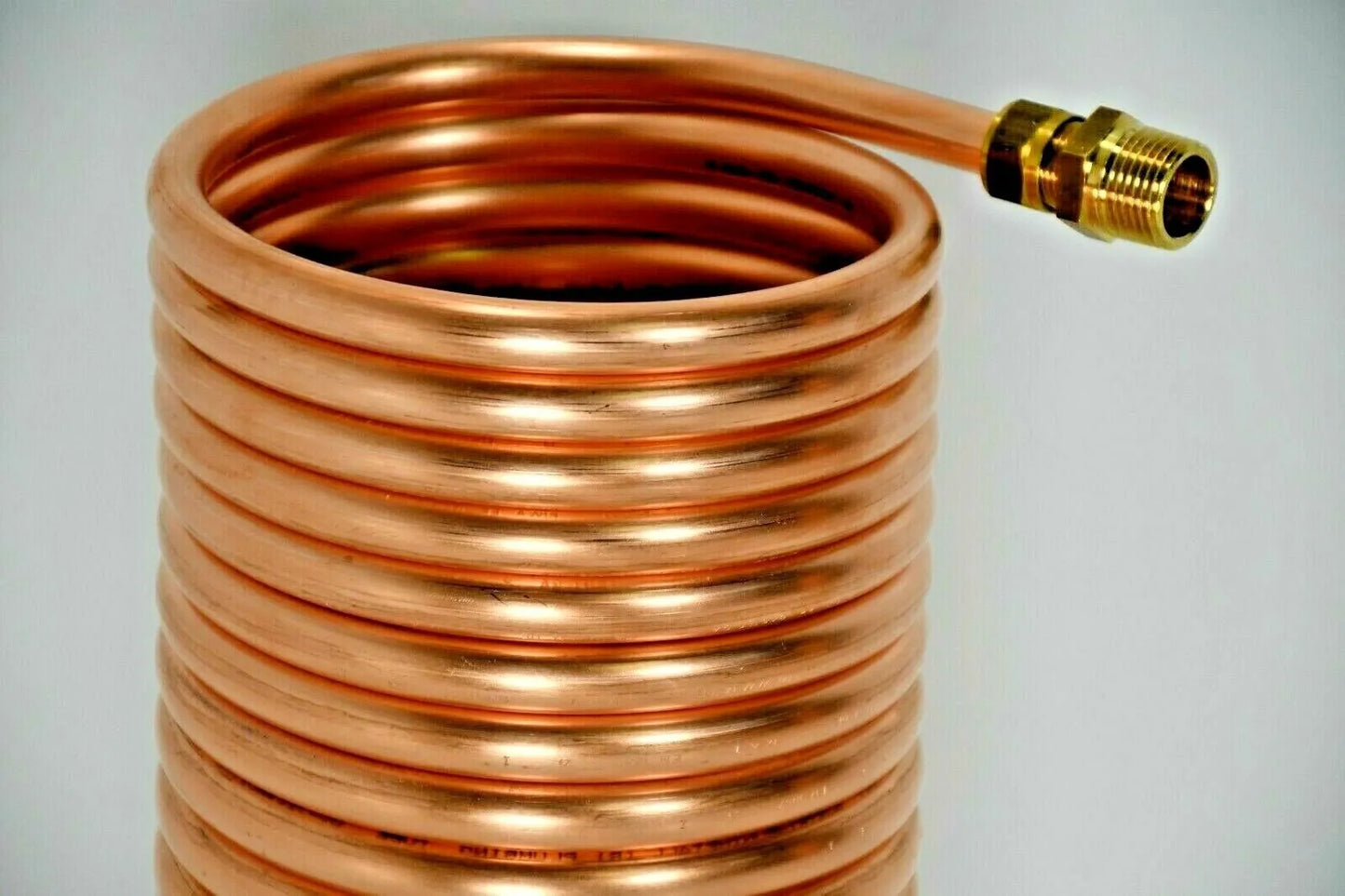

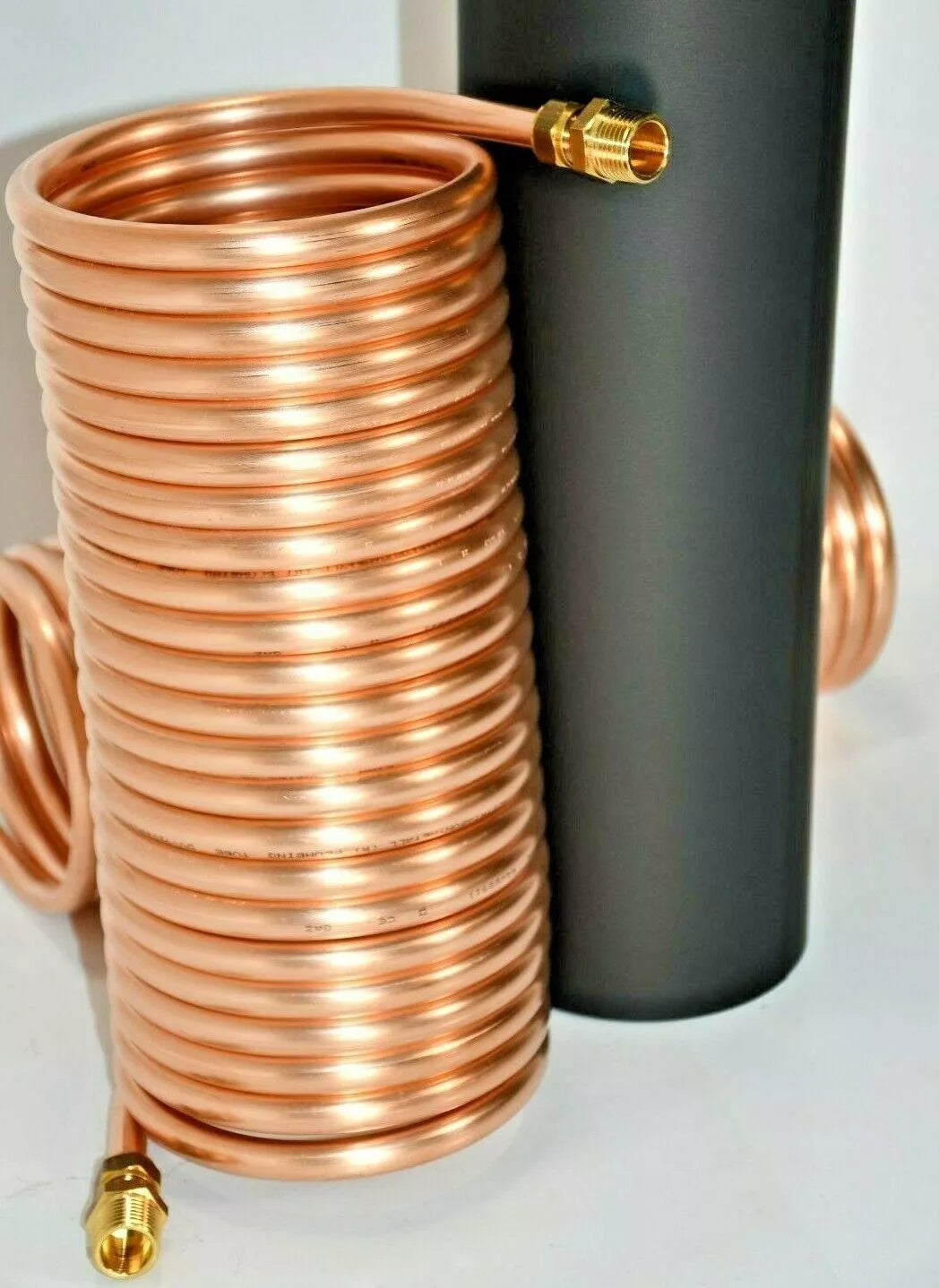

Spirale (Heizschnecke) aus Kupferrohr, gefertigt für die Montage auf einem Ofenrohr. Die Spirale sitzt eng auf dem Ofenrohr. Die Wärme vom Ofenrohr kann so als zusätzliche Quelle für Warmwasserspeicher oder Heizkörper genutzt werden.
Ausführungen

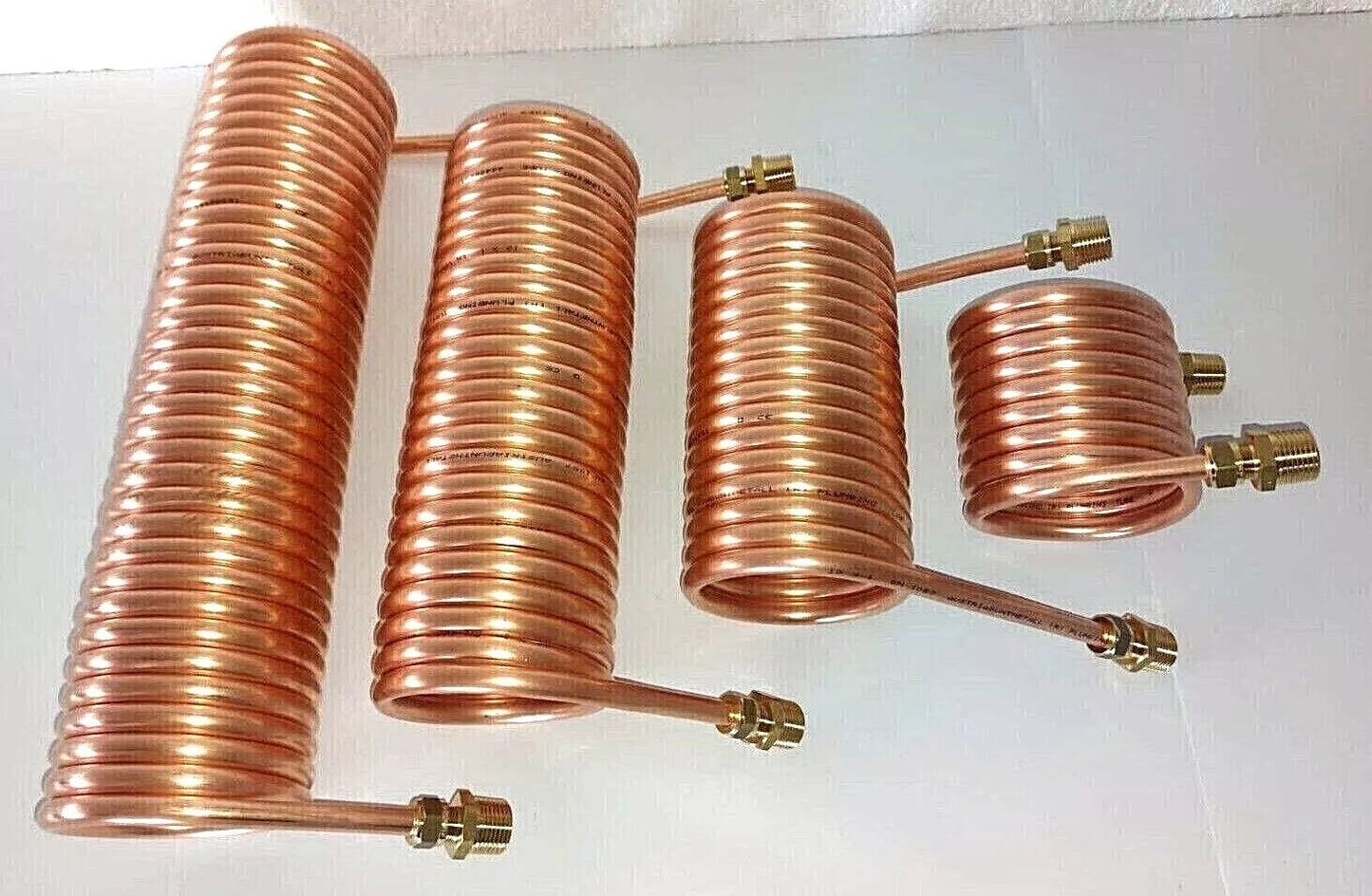

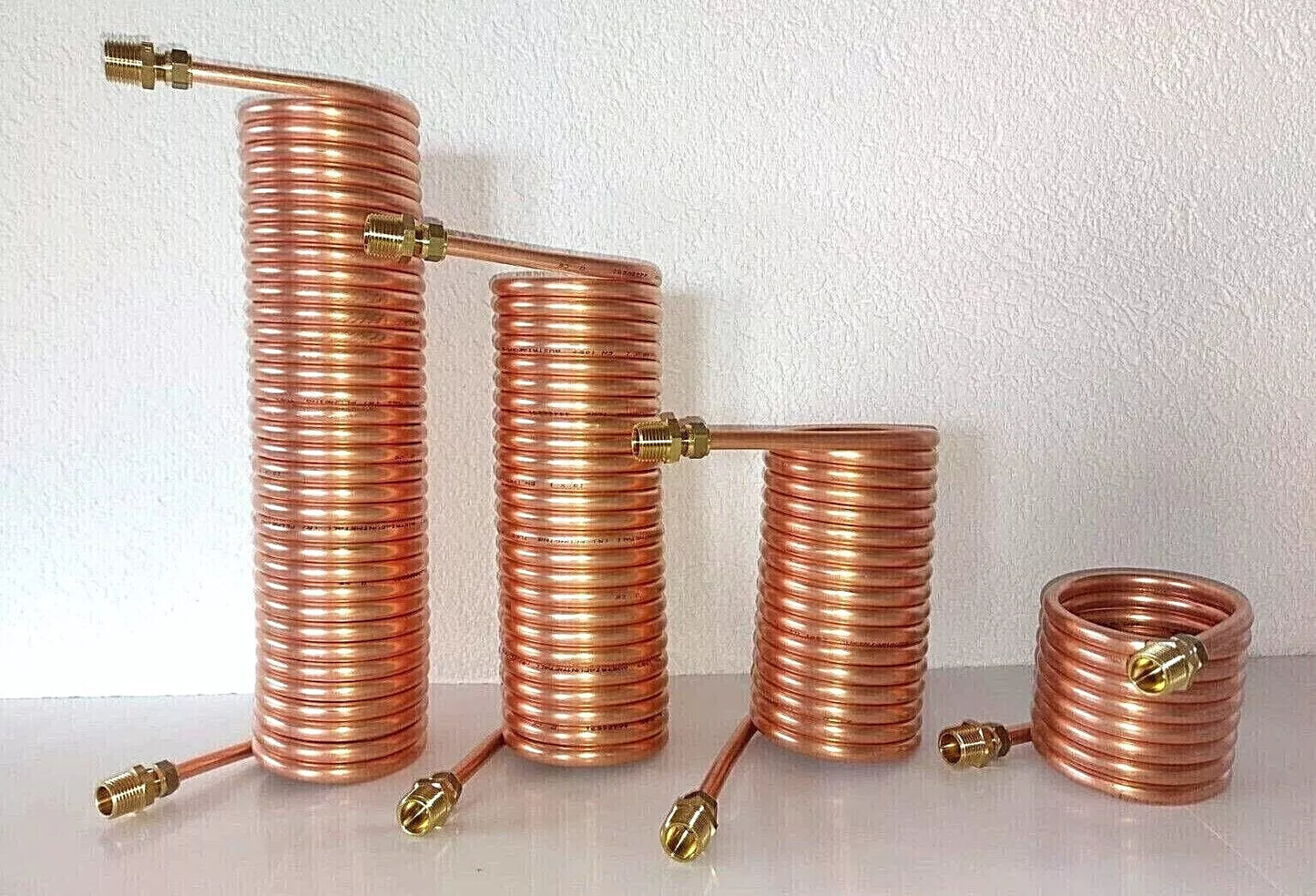

Erhältlich für Ofenrohre von 80 bis 200 mm, mit Kupferrohr 8x1 bis 18x1 mm. Die Höhe der Spirale hängt von der gewählten Rohrlänge ab. Alle Maße sind ca.-Angaben.
| Ausführung | Innen-Ø Spirale | Außen-Ø Spirale | Höhe der Spirale je Rohrlänge (ca.) |
|---|---|---|---|
| für Ofenrohr 80 mm · 10x1 mm | ca. 80 mm | ca. 100 mm | 2,5 m: 10 cm; 5 m: 18,5 cm; 7,5 m: 28,5 cm; 10 m: 38 cm; 12,5 m: 47 cm; 15 m: 57 cm; 17,5 m: 67 cm; 20 m: 76 cm |
| für Ofenrohr 80 mm · 8x1 mm | ca. 80 mm | ca. 98 mm | 2,5 m: 7 cm; 5 m: 14,5 cm; 7,5 m: 21,5 cm; 10 m: 29 cm; 12,5 m: 36 cm; 15 m: 44 cm; 17,5 m: 51 cm; 20 m: 58 cm |
| für Ofenrohr 110 mm · 12x1 mm | ca. 113–114 mm | ca. 137 mm | 5 m: 17–19 cm; 10 m: 34–39 cm; 15 m: 57 cm; 20 m: 78 cm |
| für Ofenrohr 120 mm · 12x1 mm | ca. 124–125 mm | ca. 145 mm | 5 m: 15–16 cm; 7,5 m: 23 cm; 10 m: 30–31 cm; 12,5 m: 37 cm; 15 m: 45 cm; 20 m: 62 cm; 25 m: 77 cm |
| für Ofenrohr 130 mm · 12x1 mm | ca. 134 mm | ca. 155 mm | 5 m: 14 cm; 7,5 m: 21 cm; 10 m: 28–30 cm; 12,5 m: 35 cm; 15 m: 42 cm; 20 m: 56 cm; 25 m: 70 cm |
| für Ofenrohr 130 mm · 15x1 mm | ca. 133 mm | ca. 158 mm | 10 m: 39 cm |
| für Ofenrohr 150 mm · 12x1 mm | ca. 153–154 mm | ca. 170 mm | 5 m: 12 cm; 7,5 m: 18 cm; 10 m: 26 cm; 12,5 m: 30 cm; 15 m: 38 cm; 20 m: 52 cm; 25 m: 64 cm |
| für Ofenrohr 150 mm · 15x1 mm | ca. 154 mm | ca. 175–180 mm | 5 m: 16 cm; 7,5 m: 24 cm; 10 m: 33 cm; 12,5 m: 40 cm; 15 m: 50 cm; 20 m: 66 cm; 25 m: 82 cm |
| für Ofenrohr 160 mm · 15x1 mm | ca. 164 mm | ca. 190 mm | 10 m: 30 cm |
| für Ofenrohr 180 mm · 15x1 mm | ca. 184 mm | ca. 210–214 mm | 5 m: 13–14 cm; 7,5 m: 20 cm; 10 m: 27 cm; 12,5 m: 33 cm; 15 m: 40 cm; 20 m: 53–54 cm; 25 m: 66 cm |
| für Ofenrohr 200 mm · 12x1 mm | ca. 204 mm | ca. 228 mm | 5 m: 8,5 cm; 10 m: 17 cm; 15 m: 25 cm; 20 m: 33 cm |
| für Ofenrohr 200 mm · 15x1 mm | ca. 204–205 mm | ca. 234 mm | 5 m: 12 cm; 10 m: 24 cm; 15 m: 36 cm; 20 m: 48 cm |
| für Ofenrohr 200 mm · 18x1 mm | ca. 204–205 mm | ca. 235–236 mm | 5 m: 13 cm; 10 m: 27–30 cm; 15 m: 38 cm |
Technische Daten
- Werkstoff: Kupferrohr nach EN 1057 mit Gütezeichen RAL und DVGW-Prüfzeichen
- Zustand des Rohrs: weich im Ring (R220)
- Wandstärke: 1 mm
- Rohr-Außen-Ø: je nach Ausführung 8, 10, 12, 15 oder 18 mm

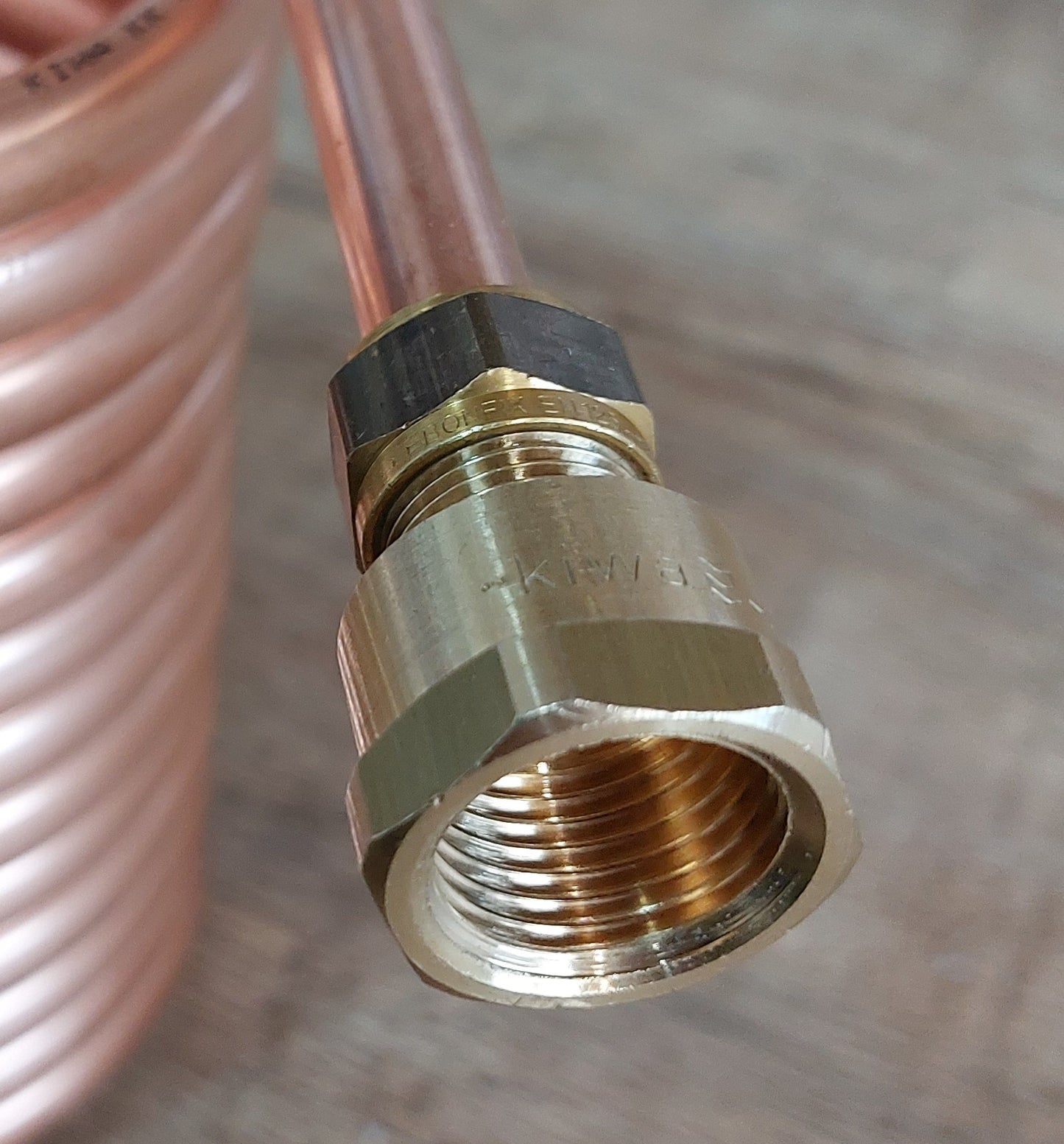

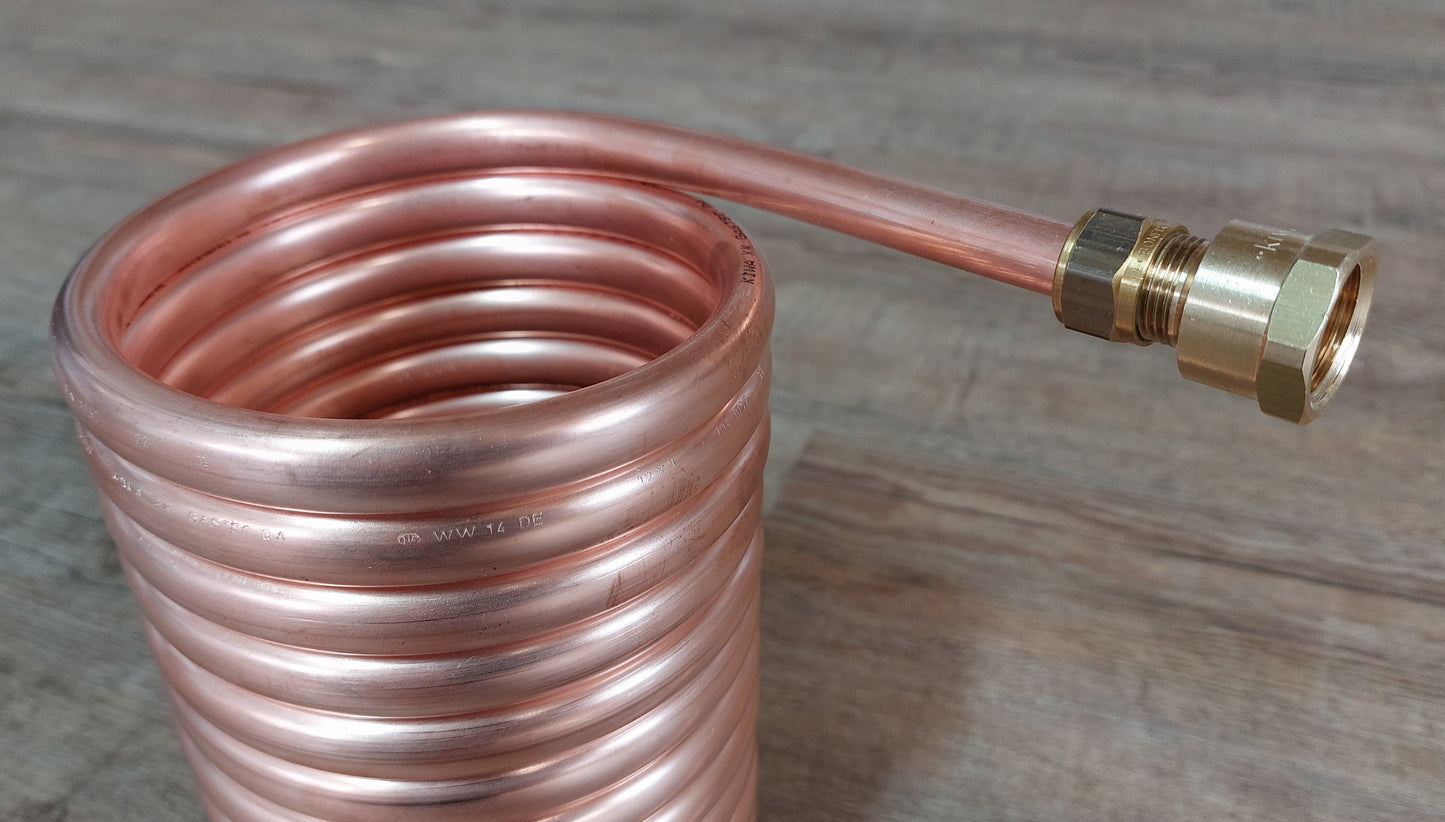

- Anschlüsse (je nach Auswahl): Messing-Quetschverbindung mit 1/2" oder 3/4" Außengewinde (AG) oder Innengewinde (IG), fertig montiert
An die Anschlüsse lässt sich zum Beispiel ein Panzerschlauch anschließen.
Lieferumfang
- 1 Spirale aus Kupferrohr in der gewählten Ausführung und Länge
- bei Auswahl eines Anschlusses: 2 Messing-Anschlüsse mit dem gewählten Gewinde, fertig montiert
Nicht im Lieferumfang: Ofen, Ofenrohr, Schläuche und Pumpen.
Hinweise
- Die Spirale darf nie ohne Wasserdurchfluss betrieben werden. Trockenbetrieb kann zur Überhitzung führen.
- Empfohlen wird ein offenes System oder ein Druckausgleich. Den maximal zulässigen Druck des Systems beachten.
- Bei geschlossenen Systemen ist ein Sicherheitsventil erforderlich.
- Die Spirale ist kein Druckbehälter.
- Installation nur durch fachkundige Personen.
- Andere Rohrlängen oder mehr Windungen sind auf Anfrage als Sonderanfertigung möglich.
