Kupferrohr-Spirale 12 × 1 mm – 10 m auf Ofenrohr DN 120

Kurzbeschreibung

Vormontierte Kupferrohr-Spirale aus ca. 10 m Kupferrohr 12 × 1 mm auf einem 50 cm langen Ofenrohr DN 120 mit ca. 124 mm Außendurchmesser.

Die Kupferspirale ist bereits fertig und kompakt auf das Ofenrohr gewickelt – kein mühsames nachträgliches Aufziehen der Spirale auf ein vorhandenes Ofenrohr erforderlich.

Wahlweise erhältlich mit offenen Kupferrohrenden oder fertig ausgestattet mit 2 × Messing-Klemmverschraubung 12 mm × 1/2" Außengewinde.

Ideal als Bauteil für individuell geplante Wärmeübertragungs- und Wärmerückgewinnungssysteme.

Ihre Vorteile auf einen Blick

• ca. 10 m Kupferrohr 12 × 1 mm
• Bereits fertig auf dem Ofenrohr montiert
• Ofenrohr DN 120 inklusive
• Außendurchmesser Ofenrohr ca. 124 mm
• Gesamtlänge Ofenrohr ca. 500 mm
• Kompakte Kupferrohr-Wicklung auf ca. 300 mm Höhe
• Kein aufwendiges nachträgliches Aufziehen der Spirale
• Wahlweise mit offenen Rohrenden
• Alternativ mit 2 × 1/2" AG Messing-Klemmverschraubungen
• Geeignet für individuell geplante Wärmeübertragungs- und Wärmerückgewinnungssysteme
• Praktische vormontierte Komplettlösung aus Ofenrohr und Kupferrohr-Spirale

Vormontiert auf 50 cm Ofenrohr – ein entscheidender Vorteil

Eine eng gewickelte Spirale aus ca. 10 m Kupferrohr nachträglich über ein vorhandenes Ofenrohr zu ziehen und richtig zu positionieren, kann ohne entsprechende Erfahrung schwierig sein.

Bei dieser Ausführung übernehmen wir diesen Arbeitsschritt bereits für Sie.

Die Kupferrohr-Spirale wird fertig auf einem 50 cm langen Ofenrohr DN 120 montiert geliefert. Die eigentliche Kupferrohr-Wicklung benötigt dabei nur ca. 30 cm der Rohrlänge.

Bei dafür geeigneten bestehenden Anlagen kann dadurch ein entsprechendes Ofenrohrsegment durch das vormontierte Element ersetzt werden. Das aufwendige nachträgliche Aufziehen und Positionieren einer bereits gewickelten Kupferspirale entfällt.

Ob und wie der Austausch bei der jeweiligen Feuerstätte und Abgasanlage technisch geeignet und zulässig ist, muss vor dem Einbau durch eine entsprechend qualifizierte Fachperson geprüft werden.

Zwei Anschlussvarianten erhältlich

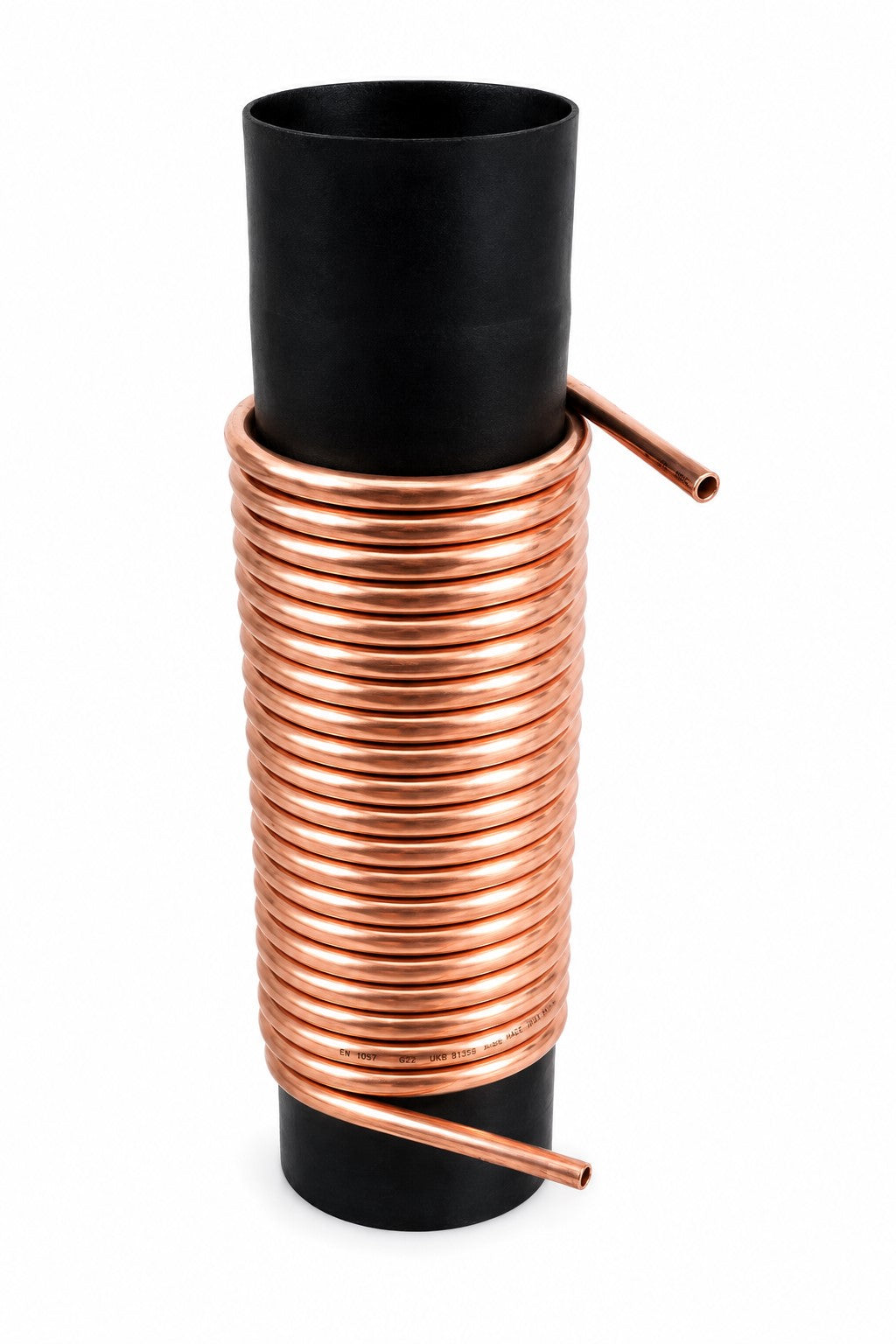

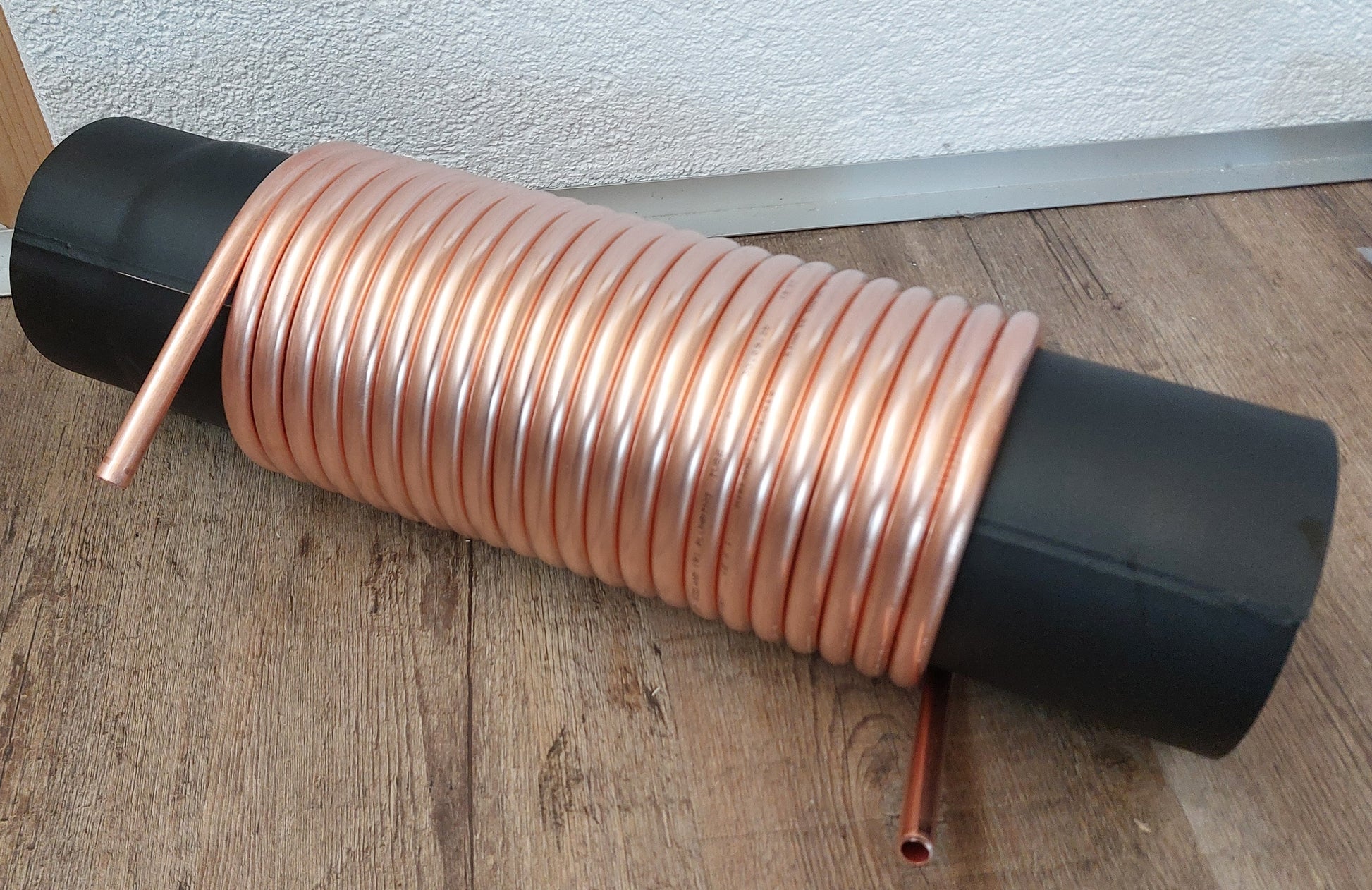

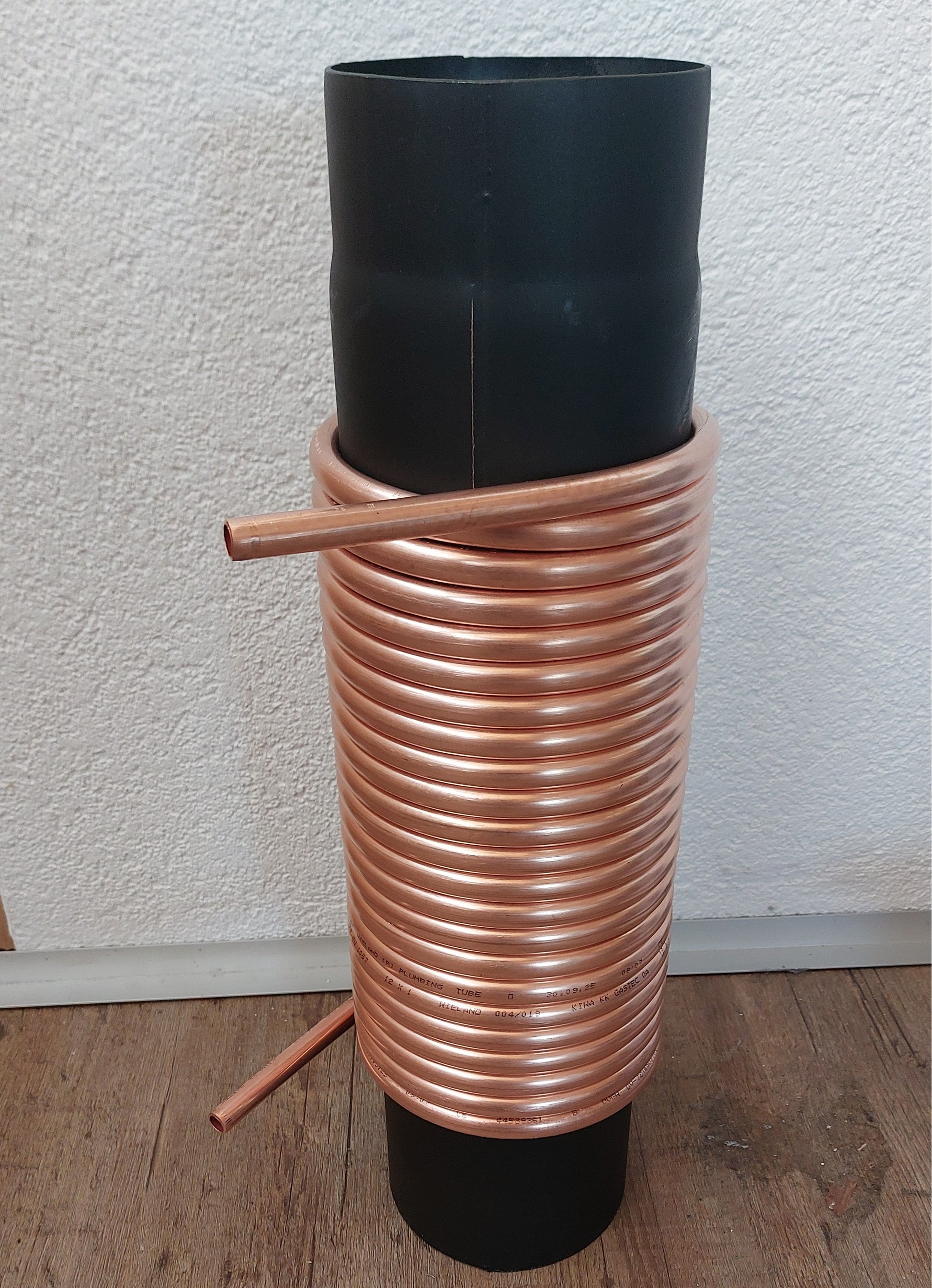

Variante 1 – ohne Anschlüsse / offene Rohrenden

Die Kupferrohr-Spirale wird mit offenen Rohrenden 12 × 1 mm geliefert.

Dadurch können die Anschlüsse individuell entsprechend der vorhandenen Installation ausgeführt werden.

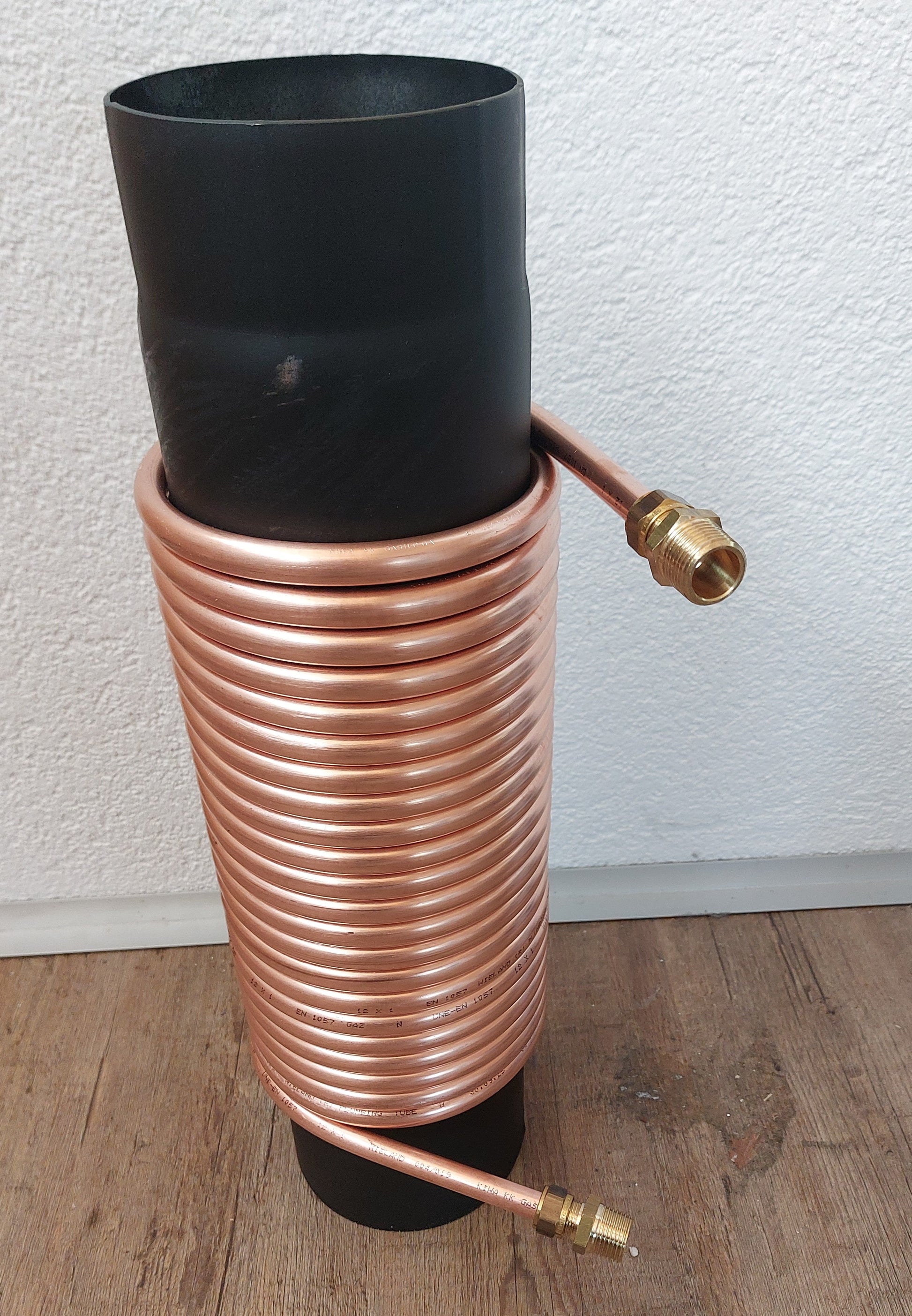

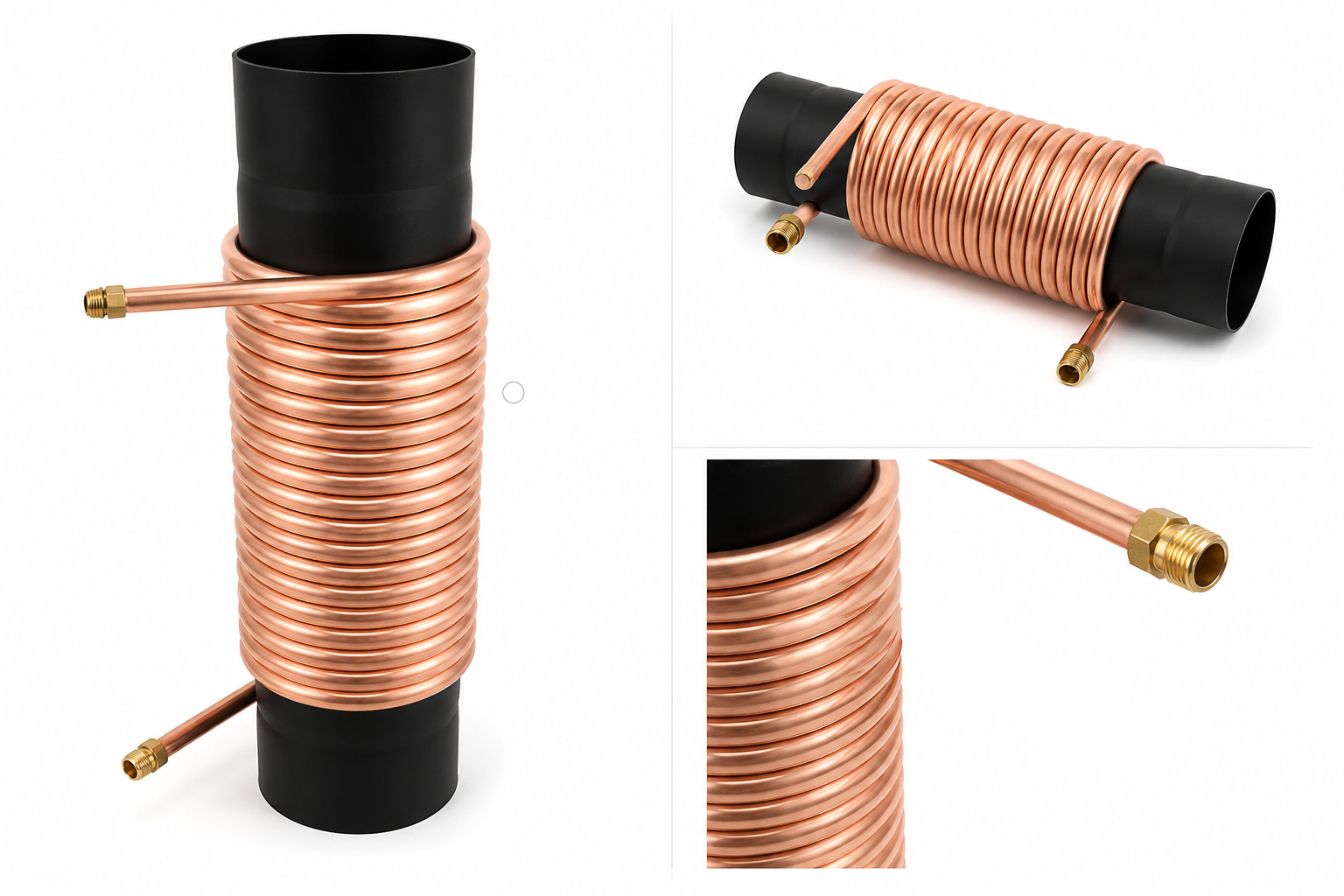

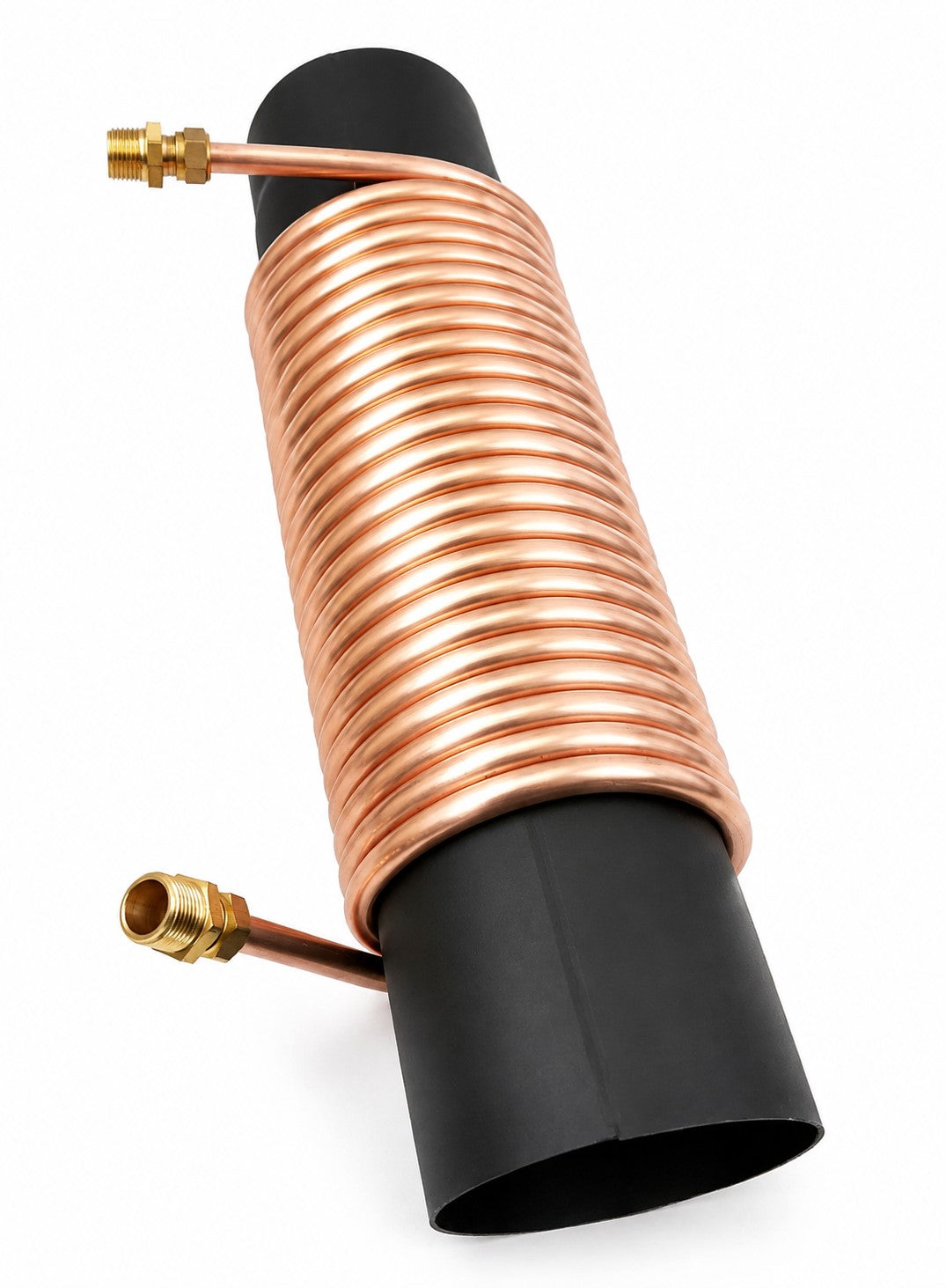

Variante 2 – mit 1/2" Außengewinde

Bei dieser Variante werden beide Enden der Kupferrohr-Spirale mit passenden Messing-Klemmverschraubungen 12 mm × 1/2" Außengewinde (AG) ausgestattet.

Dadurch lässt sich die Kupferrohr-Spirale einfacher an eine entsprechend vorbereitete Installation anschließen.

Technische Daten

Kupferrohr-Spirale

• Material: Kupfer
• Rohrabmessung: 12 × 1 mm
• Kupferrohrlänge: ca. 10 m
• Höhe der Wicklung: ca. 300 mm
• Ausführung: eng gewickelte Rohrspirale
• Montage: bereits fertig auf dem Ofenrohr

Ofenrohr

• Nenngröße: DN 120
• Außendurchmesser: ca. 124 mm
• Gesamtlänge: ca. 500 mm
• Farbe: Schwarz
• Ausführung: gerades Ofenrohr mit vormontierter Kupferrohr-Spirale

Anschlüsse – je nach gewählter Variante

• offene Kupferrohrenden 12 × 1 mm

oder

• 2 × Messing-Klemmverschraubung 12 mm × 1/2" AG

Wärmeübertragung und mögliche Einsatzbereiche

Die Kupferrohr-Spirale kann als Bauteil für individuell geplante Systeme zur Wärmeübertragung bzw. Wärmerückgewinnung am Ofenrohr eingesetzt werden.

Durch die kompakte Wicklung befinden sich ca. 10 m Kupferrohr auf einer Wicklungshöhe von nur ca. 30 cm am Ofenrohr. Dadurch steht eine entsprechend große Rohrlänge zur Wärmeübertragung zur Verfügung.

Mögliche Anwendungen sind beispielsweise individuell geplante:

• Wärmeübertragungssysteme
• Wärmerückgewinnungssysteme
• Heizungsprojekte
• Warmwasserprojekte
• Speicher- und Puffersysteme
• Werkstatt- und Eigenbauprojekte

Die tatsächlich übertragbare Wärmemenge hängt von zahlreichen Faktoren ab. Dazu gehören insbesondere die Temperatur des Ofenrohrs bzw. Abgases, das verwendete Wärmeträgermedium, dessen Durchflussmenge, die Betriebsweise der Feuerstätte sowie die Ausführung der gesamten Installation.

Aus diesem Grund wird für dieses Produkt keine pauschale Heizleistung, Wärmeleistung oder Energieeinsparung angegeben bzw. zugesichert.

Wichtiger Hinweis zu Einbau und Zulässigkeit

Dieses Produkt ist ein Bauteil für individuell geplante Systeme und keine einbaufertige, allgemein zugelassene Heizungsanlage.

Die konkrete Eignung, Dimensionierung, Installation, Absicherung und Inbetriebnahme muss entsprechend dem jeweiligen Anwendungsfall durch eine fachkundige Person beurteilt und ausgeführt werden.

Vor dem Einbau ist insbesondere zu prüfen, ob die Verwendung an der jeweiligen Feuerstätte und Abgasanlage technisch geeignet und zulässig ist.

Wir empfehlen ausdrücklich, die geplante Installation vor dem Einbau mit dem zuständigen bevollmächtigten Bezirksschornsteinfeger bzw. der zuständigen Fachstelle abzustimmen.

Veränderungen an Feuerstätten und Abgasanlagen können genehmigungs- bzw. abnahmepflichtig sein. Eine pauschale Aussage zur Zulässigkeit für eine bestimmte Feuerstätte, Abgasanlage oder Einbausituation kann daher nicht getroffen werden.

Einbau und Inbetriebnahme sollten durch entsprechend qualifiziertes Fachpersonal erfolgen.

Wichtiger Hinweis bei wasserführender Verwendung

Bei einer Verwendung mit Wasser oder anderen Wärmeträgermedien müssen insbesondere Temperatur, Druck, thermische Ausdehnung, Durchfluss und die erforderlichen Sicherheitseinrichtungen berücksichtigt werden.

Geschlossene oder druckbeaufschlagte Systeme müssen fachgerecht geplant und gegen unzulässigen Druck- und Temperaturanstieg abgesichert werden.

Die erforderlichen Sicherheits-, Regel- und Überwachungseinrichtungen sind entsprechend der jeweiligen Anlage und den geltenden Vorschriften auszulegen.

Lieferumfang

Variante ohne Anschlüsse

• 1 × Ofenrohr DN 120, Länge ca. 50 cm
• 1 × vormontierte Kupferrohr-Spirale 12 × 1 mm
• Kupferrohrlänge ca. 10 m
• offene Kupferrohrenden

Variante mit 1/2" AG Anschlüssen

• 1 × Ofenrohr DN 120, Länge ca. 50 cm
• 1 × vormontierte Kupferrohr-Spirale 12 × 1 mm
• Kupferrohrlänge ca. 10 m
• 2 × Messing-Klemmverschraubung 12 mm × 1/2" Außengewinde

Hinweis: Die Produktabbildungen können unterschiedliche Anschlussvarianten zeigen. Geliefert wird die im Bestellvorgang ausgewählte Ausführung.
