Spirale Kupferrohr 12x1mm für OFENROHR 150mm 5m - 25m Innendurchmesser ca. 154mm mit 1/2" AG Anschluss

Kupferspirale Wärmetauscher für Ofenrohr DN150



1) Variante aus 5 Meter Kupferrohr 12x1mm mit 1/2 " AG = Außengewinde:

Spirale hat ca. 9 Windungen und eine Spiralenhöhe von ca. 12cm aus 5 Meter

 2) Variante aus 7,5 Meter Kupferrohr 12x1mm mit 1/2 " AG = Außengewinde:

Spirale hat ca. 14 Windungen und eine Spiralenhöhe von ca. 18cm aus 7,5 Meter

3) Variante aus 10 Meter Kupferrohr 12x1mm mit 1/2 " AG = Außengewinde:

Spirale hat ca. 20 Windungen und eine Spiralenhöhe von ca. 26cm aus 10 Meter

 4) Variante aus 12,5 Meter Kupferrohr 12x1mm mit 1/2 " AG = Außengewinde:

 Spirale hat ca. 24 Windungen und eine Spiralenhöhe von ca. 30cm aus 12,5 Meter

 5) Variante aus 15 Meter Kupferrohr 12x1mm mit 1/2 " AG = Außengewinde:

 Spirale hat ca. 30 Windungen und eine Spiralenhöhe von ca. 38cm aus 15 Meter

6) Variante aus 20 Meter Kupferrohr 12x1mm mit 1/2 " AG = Außengewinde:

 Spirale hat ca. 39 Windungen und eine Spiralenhöhe von ca. 52cm aus 20 Meter

7) Variante aus 25 Meter Kupferrohr 12x1mm mit 1/2 " AG = Außengewinde:

Spirale hat ca. 48 Windungen und eine Spiralenhöhe von ca. 64cm aus 25 Meter



Effiziente Nutzung der Ofenwärme zur Wassererwärmung

Mit dieser hochwertigen Kupferrohr-Spirale nutzen Sie die vorhandene Abgaswärme Ihres Holz- oder Kaminofens, um Wasser effizient zu erwärmen. Die Spirale wird einfach um das Ofenrohr montiert und dient als Wärmetauscher, der die Hitze des Ofenrohrs an das durchströmende Wasser überträgt.

Ideal geeignet für:

• Warmwasserbereitung
• Pool- oder Badefassheizung
• Heizungsunterstützung
• Warmwasser im Garten oder in der Werkstatt
• alternative Energiegewinnung

Durch die hervorragende Wärmeleitfähigkeit von Kupfer wird die Wärme besonders effizient übertragen.

Vorteile auf einen Blick

✔ Nutzung der Abgaswärme des Ofens
✔ sehr hohe Wärmeübertragung durch Kupfer
✔ einfache Montage am Ofenrohr
✔ robuste und langlebige Konstruktion
✔ direkt anschließbar an Wassersysteme
✔ verschiedene Rohrlängen verfügbar
✔ ideal für Holzöfen und Kaminöfen

Technische Daten

Material: Kupferrohr

Rohrdimension: 12 x 1 mm

Materialanschlüsse: Messing

Gewindeanschlüsse: ½ Zoll Außengewinde (AG)

Spiralen-Innendurchmesser (je nach Modell):

DN150 Ofenrohr = ca. 154 mm

Verfügbare Rohrlängen

• 5m, 7,5m, 10m, 12,5m, 15m, 20m, 25m

Anschlüsse: 2x Messinganschluss ½ Zoll Außengewinde

Funktionsprinzip

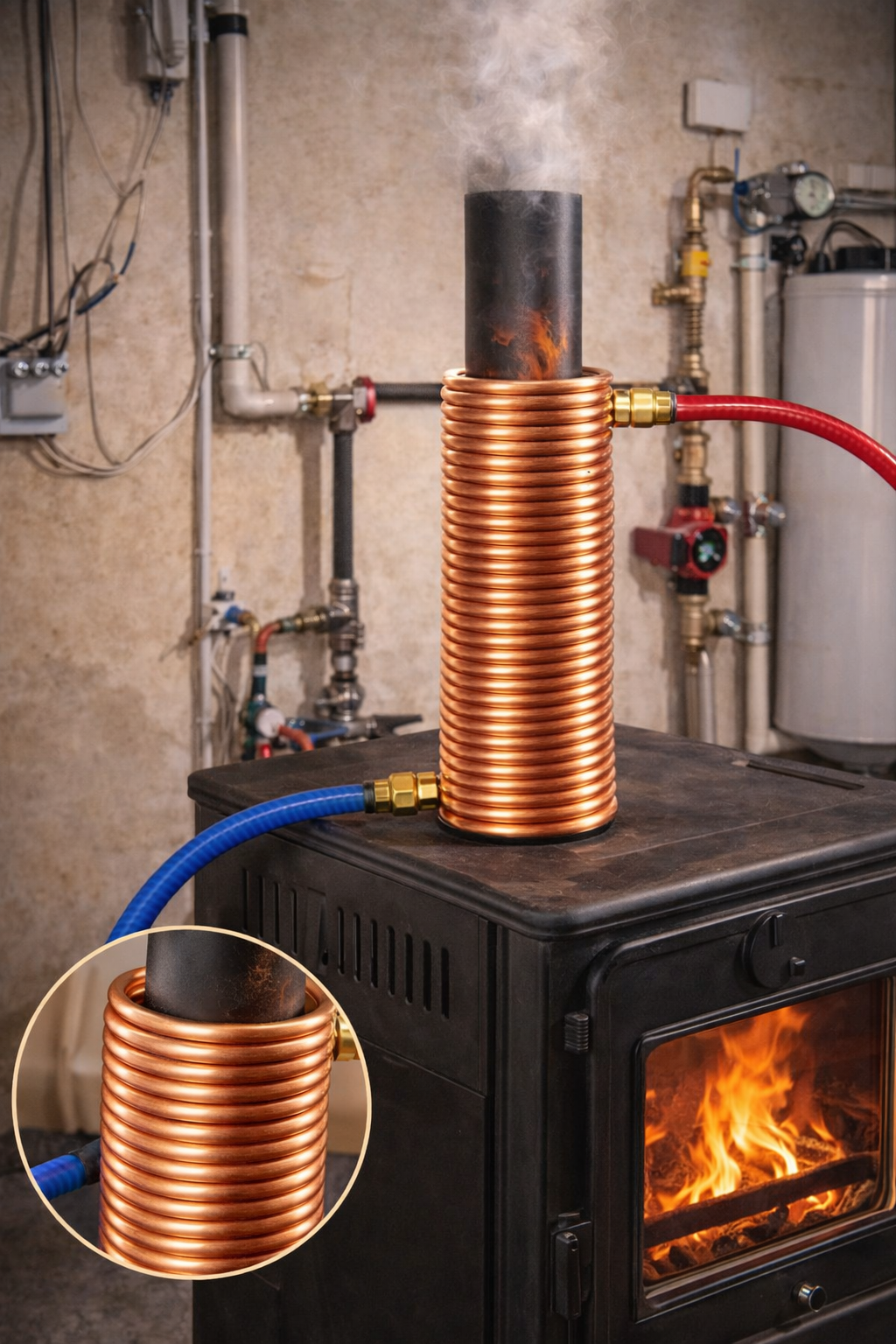

Die Kupferspirale wird direkt um das Ofenrohr montiert.

Beim Betrieb des Ofens erhitzt sich das Ofenrohr stark. Diese Wärme wird über die Kupferspirale auf das durchströmende Wasser übertragen.

Funktionsablauf:

1️⃣ Kaltes Wasser wird in die Spirale geleitet
2️⃣ Das Ofenrohr erhitzt das Kupferrohr
3️⃣ Die Wärme wird an das Wasser übertragen
4️⃣ Das erwärmte Wasser kann direkt genutzt oder gespeichert werden

Dadurch kann ein großer Teil der ansonsten verlorenen Abgaswärme sinnvoll genutzt werden.

Typische Einsatzbereiche

Die Kupferspirale eignet sich ideal für:

🔥 Holzofen
🔥 Kaminofen
🔥 Saunaofen
🔥 Badefass-Heizung
🔥 Poolheizung
🔥 Heizungsunterstützung
🔥 Warmwasserbereitung

Einbauanleitung

Die Montage ist einfach und kann in wenigen Schritten durchgeführt werden.

1. Vorbereitung

• Ofen vollständig abkühlen lassen
• Ofenrohr reinigen
• Spirale bereitlegen

2. Spirale montieren

Die Kupferspirale wird um das Ofenrohr geschoben oder gesetzt.

Wichtig:

• YOUTUBE-Link: https://www.youtube.com/watch?v=CR7orelsch4
• Spirale mittig am Ofenrohr positionieren
• Abstand zum Ofen ca. 20–40 cm über dem Ofen

Hier ist die Temperatur optimal.

3. Wasseranschlüsse herstellen

Die Spirale besitzt 2 Anschlüsse mit ½ Zoll Außengewinde.

Anschlussbeispiel:

unterer Anschluss
➡ Kaltwasserzulauf

oberer Anschluss
➡ Warmwasserablauf

Schläuche oder Rohrleitungen anschließen.

4. Wasserkreislauf herstellen

Typisches Beispiel:

Pool / Wasserbehälter
⬇
Pumpe
⬇
Kupferspirale
⬇
Warmwasser zurück zum Pool

5. Testlauf

• Wasserkreislauf starten
• Ofen anheizen
• Temperaturanstieg kontrollieren

Wichtige Sicherheitshinweise

⚠ Die Spirale darf niemals ohne Wasserdurchfluss betrieben werden

⚠ Trockenbetrieb kann zur Überhitzung führen

⚠ Verwendung eines offenen Systems oder Druckausgleichs empfohlen

⚠ Maximal zulässigen Druck des Systems beachten

⚠ Installation nur durch fachkundige Personen

⚠ Bei geschlossenen Systemen Sicherheitsventil erforderlich

Lieferumfang

✔ Kupferspirale Wärmetauscher
✔ 2x Messinganschlüsse ½ Zoll AG

Nicht im Lieferumfang enthalten

✖ Ofen
✖ Ofenrohr
✖ Schläuche / Pumpen

Warum Kupfer?

Kupfer besitzt eine extrem hohe Wärmeleitfähigkeit und eignet sich daher ideal als Wärmetauscher.

Vorteile von Kupfer:

• hervorragende Wärmeübertragung
• langlebig
• korrosionsbeständig
• bewährtes Material in Heiztechnik

Perfekt geeignet für

✔ Gartenpool
✔ Badefass
✔ Hot Tub
✔ Werkstatt Warmwasser
✔ Heizungsunterstützung
✔ DIY Energiesysteme

Hinweis

Die Spirale ist kein Druckbehälter und dient ausschließlich als Wärmetauscher zur Erwärmung von Wasser durch Ofenabwärme.
